BASSO-1040D2/ISO 전원 공급 방법 : 시스템베이스

BASSO-1040D2/ISO는 신호선을 통한 내부 전원 인가 방식과 DC어댑터를 사용하는 외부 전원 인가 방식을 지원합니다.

외부 전원은 Terminal Block 또는 Adapter 중 선택하여 12v 500mA이상의 어댑터를 사용할 수 있습니다.

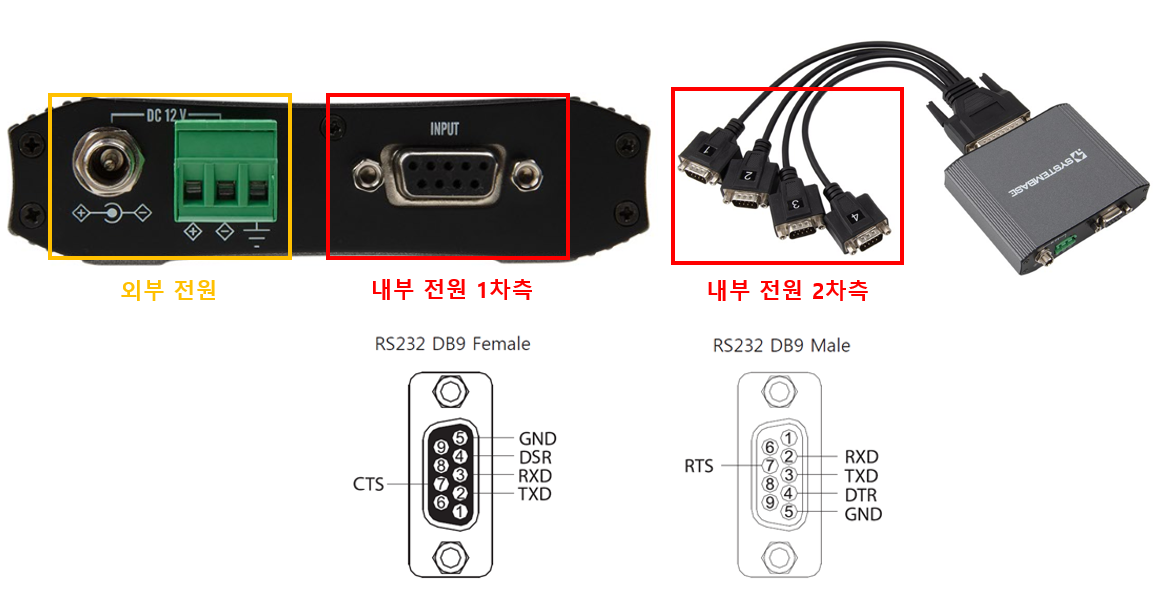

내부 전원은 신호선을 통해 시리얼 포트 1차 또는 2차측 출력 신호선을 통해 전원 공급이 가능하며, 시리얼 포트 4번핀과 7번핀을 활용할 수 있습니다. (아래 이미지 참고)

주의 사항

* DC Adapter와 Terminal Block동시에 연결하면 치명적 손상이 발생됩니다. (내부/외부 전원은 동시 사용 가능)

* 신호선을 통한 전원 공급은 환경에 따라 전류가 부족할 수 있으므로 안정적인 동작을 위해 외부 전원 사용을 권장합니다.

* RTS/DTR 신호선은 전원 공급 전용이며 신호 제어 용도로는 사용할 수 없습니다.

컨버터BASSO-1040D2/ISO 전원 공급 방법
